.h5 파일을 Core ML로 변환해서 iOS 위에 올리기

아이폰 앱을 개발하다 온디바이스로 얼굴 인식 모델을 구동시켜야 하는 일이 생겼다.



찾은 오픈소스로 공개되어 있는 face recognition 모델은 deepface라는 모델이었다.

학습된 weights가 모두 공개되어 있어서 자유롭게 가져다 쓸 수 있었다.



https://github.com/serengil/deepface?ref=hackernoon.com

GitHub - serengil/deepface: A Lightweight Face Recognition and Facial Attribute Analysis (Age, Gender, Emotion and Race) Library

https://github.com/serengil/deepface_models/releases

Releases · serengil/deepface_models

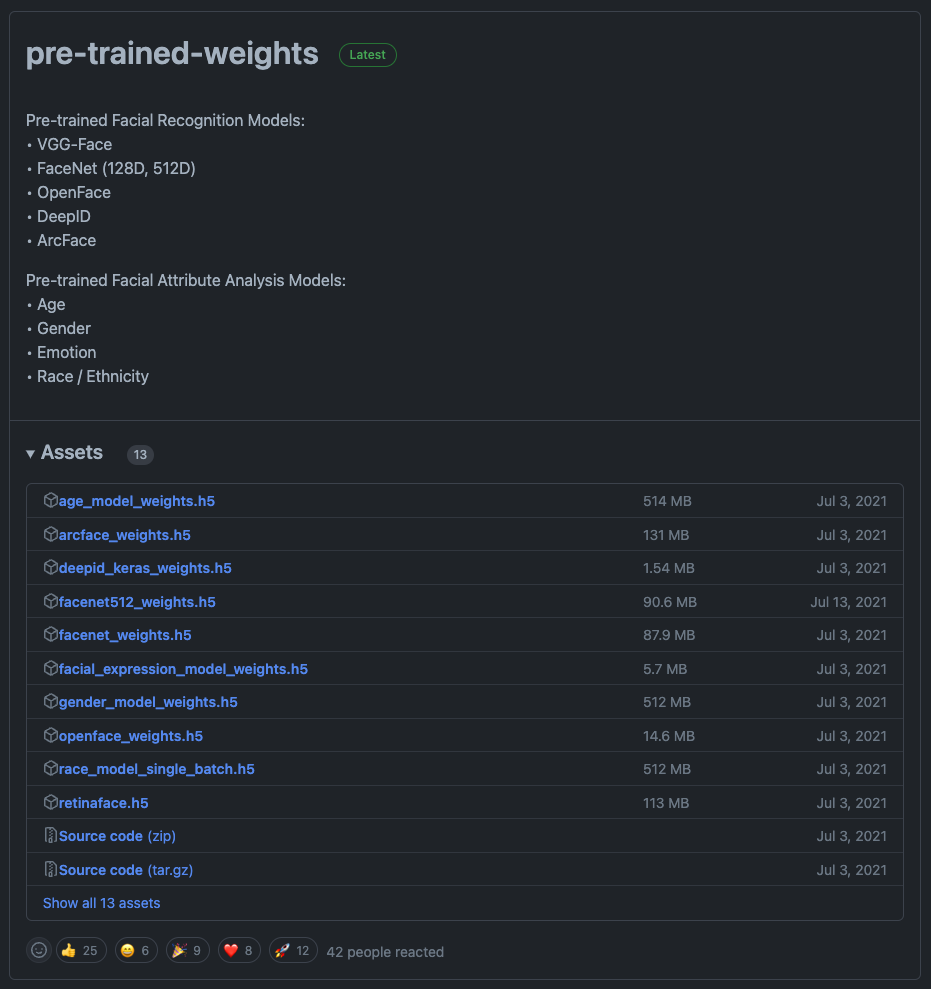

공개된 weights를 보면 .h5 확장자로 여러 모델의 weights가 추출되어 있는 것을 볼 수 있다.

이 공개된 weights들을 가지고 core ML에서 구동할 수 있는 모델을 만들어보려 한다.



.h5 파일 core ML(.mlmodel) 파일로 변환하기

.mlmodel로 파일 변환을 하는 건 python 패키지인 coremltools가 지원하고 있다.

coremltools.convert()로 mlmodel 파일로 변환할 수 있는데, 위 공개된 weight에서는 하나 문제가 있었다.



model의 메타 데이터가 없다는 에러가 계속 떴는데,

어찌 생각해보면 당연한 것이 우리는 weights만 가지고 있고, 모델이 어떤 레이어로 구성되어 있는지 등의 모델에 대한 정보는 아는 게 없으니 그런 에러가 뜰만도 했다.

그래서 deepface gitHub을 까보기 시작했다.



많은 모델 중 하나를 선택해야 했는데, 아래 예시 코드는 vgg의 예시다.

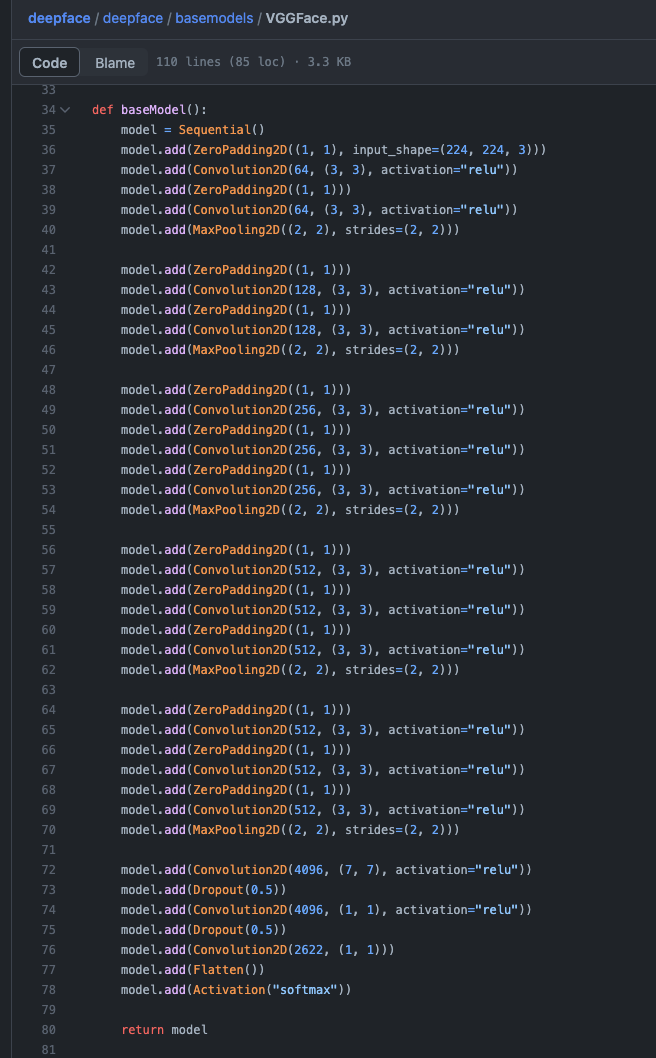

그리고 이렇게 생긴 모델 구조를 찾았다.



원본은 아래 링크에서 볼 수 있다. https://github.com/serengil/deepface/blob/master/deepface/basemodels/VGGFace.py

GitHub - serengil/deepface: A Lightweight Face Recognition and Facial Attribute Analysis (Age, Gender, Emotion and Race) Library



모델이 어떤 layer와 shape, activation function으로 구성되어 있는지 모두 나와있었다.



이걸 찾아냈으니 우리가 할 일은 이 모델에 weights만 얹어서 mlmodel로 변환하는 일이다.



우선 필요한 패키지를 모두 로드해준다.

tf_version에 대한 import 분기로직은 deepface 레포에서 그대로 베껴왔다. (모델 레이어 쌓는 데에 필요한 패키지들이다)

import coremltools
import tensorflow as tf

tf_version = int(tf.__version__.split(".", maxsplit=1)[0])

if tf_version == 1:
    from keras.models import Model, Sequential
    from keras.layers import (
        Convolution2D,
        ZeroPadding2D,
        MaxPooling2D,
        Flatten,
        Dropout,
        Activation,
    )
else:
    from tensorflow.keras.models import Model, Sequential
    from tensorflow.keras.layers import (
        Convolution2D,
        ZeroPadding2D,
        MaxPooling2D,
        Flatten,
        Dropout,
        Activation,
    )



그러고 나서는 찾은 model 구성하는 코드와 이 모델에 위에서 다운받은 weight를 넣어주면 된다.

# 다운 받아놓은 weights의 경로
weights_path = './vgg_face_weights.h5'

# 모델 구성
model = Sequential()
model.add(ZeroPadding2D((1, 1), input_shape=(224, 224, 3)))
model.add(Convolution2D(64, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(64, (3, 3), activation="relu"))
model.add(MaxPooling2D((2, 2), strides=(2, 2)))

model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(128, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(128, (3, 3), activation="relu"))
model.add(MaxPooling2D((2, 2), strides=(2, 2)))

model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(256, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(256, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(256, (3, 3), activation="relu"))
model.add(MaxPooling2D((2, 2), strides=(2, 2)))

model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(512, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(512, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(512, (3, 3), activation="relu"))
model.add(MaxPooling2D((2, 2), strides=(2, 2)))

model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(512, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(512, (3, 3), activation="relu"))
model.add(ZeroPadding2D((1, 1)))
model.add(Convolution2D(512, (3, 3), activation="relu"))
model.add(MaxPooling2D((2, 2), strides=(2, 2)))

model.add(Convolution2D(4096, (7, 7), activation="relu"))
model.add(Dropout(0.5))
model.add(Convolution2D(4096, (1, 1), activation="relu"))
model.add(Dropout(0.5))
model.add(Convolution2D(2622, (1, 1)))
model.add(Flatten())
model.add(Activation("softmax"))

# 모델에 다운 받아놓은 가중치 추가
model.load_weights(weights_path)



이렇게 되면 모델이 성공적으로 만들어졌다.

그럼 우리가 원래 하려 했던대로 coremltools를 활용해 이 모델을 우리가 core ML에서 쓸 수 있는 형태로 바꿔주면 된다.

converted_model = coremltools.convert(model, convert_to="mlprogram")

converted_model.save("converted_model")



XCode에 모델 불러오기

모델을 성공적으로 변환했다면 이제 작업 중인 프로젝트에 얹어야 할 차례다.

모델을 불러오는 건 의외로 간단하다. 그냥 원하는 경로에 추출된 .mlmodel 파일을 드래그 앤 드랍 하면 된다.

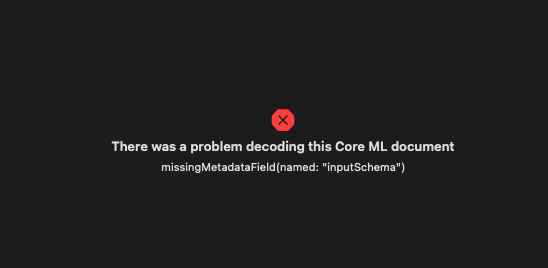

그런데, 가끔 이런 에러가 뜰 때가 있다.

XCode13 이후에서 나는 버그라고 하는데, 아직 고쳐지지 않은 것 같다.

그런데 사실 모델을 불러오고 사용하는 데에는 큰 문제가 없다. UI 상의 버그라고 한다.

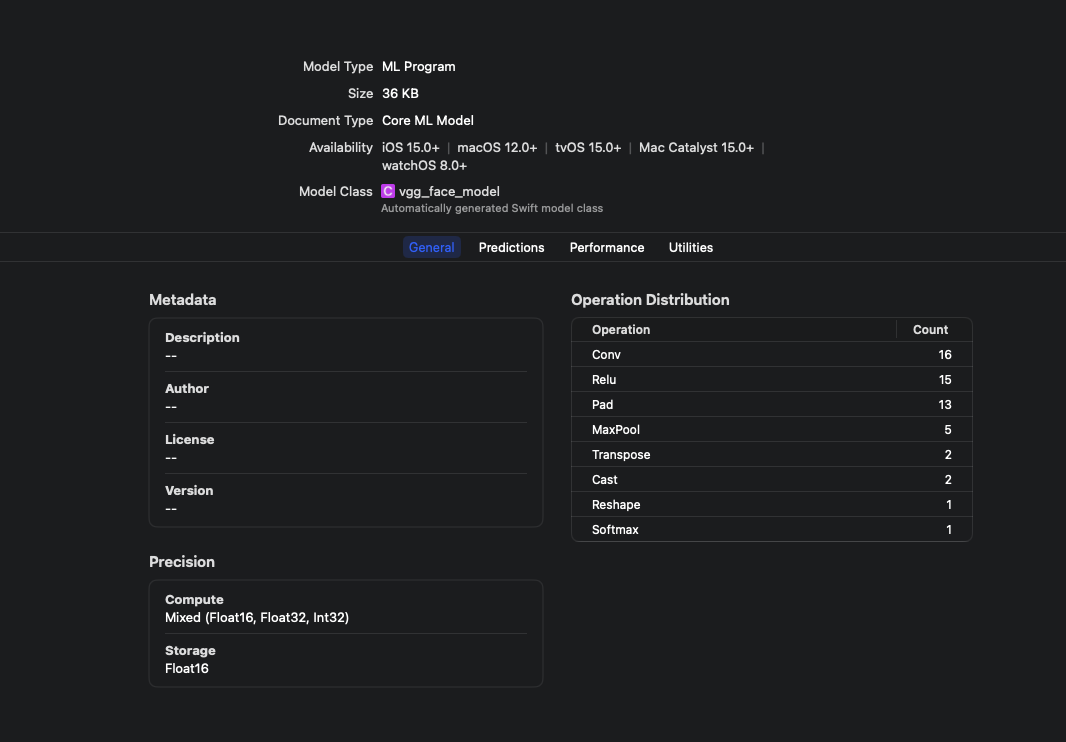

그래도 나는 이 화면이 불편해서 이런저런 방법을 찾다가 변환될 때 생성된 com.apple.CoreML 파일을 그대로 붙여오니까 제대로 보여지는 걸 확인했다.



import한 모델 사용하기

이렇게 모델을 불러왔다면 이제 코드 상에서 이 모델을 사용해 prediction을 해볼 차례만 남았다.

모델을 성공적으로 Xcode에 import 했다면 .mlmodel 파일명 그대로 자동으로 클래스가 생성되어 있을 것이다.

내 경우는 vgg_face_model이었다.



let model = try vgg_face_model()로 모델을 불러올 수 있고,

여기에 prediction()이라는 메서드를 써서 직접 모델을 사용해 볼 수 있다.

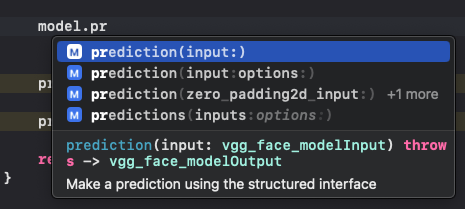

prediction에 어떤 input을 줘야 모델이 돌아가는지는 자동으로 완성되어 보인다.



내 경우는 미리 python에서 돌려본 모델에서 알 수 있었던 zero_padding2d_input이라는 걸 모델의 input으로 사용했다.

class func predict(_ imageArray: MLMultiArray) throws -> MLMultiArray? {
    let model = try vgg_face_model()
    let output = try? model.prediction(zero_padding2d_input: imageArray)

    return output?.Identity
}

이렇게 되면 output에 모델이 직접 prediction한 결과가 담기고,

내가 찾은 모델에서는 내가 필요한 정보가 Identity에 담겨있기 때문에 output에서 Identity를 찾아오도록 했다.



output에서도 역시 그 안에서 어떤 값들에 접근이 가능한지 모델 메타데이터에서 자동으로 불러와 자동완성 해준다.



+) UIImage를 MLMultiArray로 변환하기

내가 쓴 모델을 파이썬에서 돌렸을 땐 np.array를 input과 output으로 사용하는 모델이었다.

이 모델을 coremltools에서 coreML 모델로 변환하고 나니 input, output 값이 MLMultiArray가 되었다.



그럼 우린 사진을 받아 모델로 predict를 하고 그 임베딩 값을 output으로 받아야 하므로,

Swift UIKit에서 사진을 다루는 객체인 UIImage를 모델이 이해할 수 있는 MLMultiArray로 변환해주는 작업이 필요했다.

또, 동시에 제각각의 이미지 사이즈를 모델이 원하는 사이즈인 244x244로 변환하는 작업 역시 필요했다.



모델은 이미지를 [1, 244, 244, 3]으로 받고 있었다.

순서대로, 이미지 장수, 너비, 높이, rgb다.



그래서 이미지를 resize하고 난 후 원하는 shape의 MLMultiArray로 변환하는 코드는 아래와 같다.

class func convertUIImageToMLMultiArray(image: UIImage) -> MLMultiArray? {
    guard let resizedImage = image.resize(newSize: CGSize(width: 224, height: 224)),
          let pixelBuffer = resizedImage.normalized() else {
        // Handle the conversion error
        return nil
    }

    guard let multiArray = try? MLMultiArray(shape: [1, 224, 224, 3], dataType: .float32) else {
        // Handle the MLMultiArray creation error
        return nil
    }

    let imageChannels = 3
    let imageWidth = 224
    let imageHeight = 224

    CVPixelBufferLockBaseAddress(pixelBuffer, .readOnly)
    defer { CVPixelBufferUnlockBaseAddress(pixelBuffer, .readOnly) }

    if let baseAddress = CVPixelBufferGetBaseAddress(pixelBuffer) {
        let bufferPointer = baseAddress.assumingMemoryBound(to: UInt8.self)

        var pixelIndex = 0
        for row in 0..<imageHeight {
            for col in 0..<imageWidth {
                let offset = (row * imageWidth + col) * imageChannels

                for channel in 0..<imageChannels {
                    let pixelValue = bufferPointer[offset + channel]
                    multiArray[pixelIndex] = NSNumber(value: Float32(pixelValue))
                    pixelIndex += 1
                }
            }
        }
    }

    return multiArray
}



결과

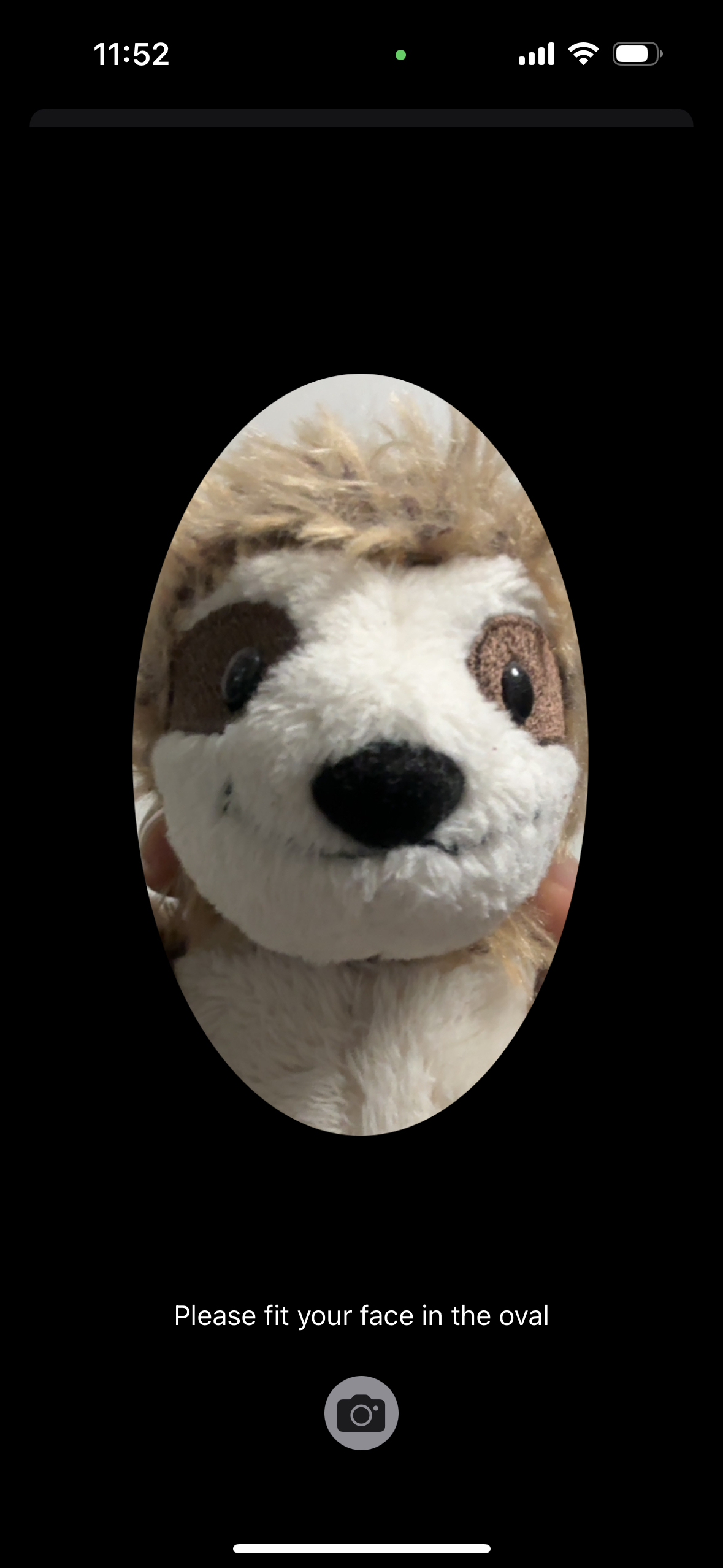

결론적으로 이렇게 iOS 앱에서 사진을 촬영해 그 값으로 얼굴을 인식할 수 있는 온디바이스 모델이 완성됐다!
